干簧管 HYR-1555
干簧管HYR-1555為單級雙投型干性開關。作為磁性開關的一種，磁簧開關HYR-1555具有先斷開后接通之單級雙投（SPDT）觸點。這類型干簧管開關具有1500到2500 VDC的擊穿電壓，超高擊穿電壓型（15,000 VDC）， 可用玻璃膠囊的長度的14.5毫米，和50mm的2lmm的特點。干簧管HYR-1555可用于醫療設備，如CT掃描儀，X射線系統等。
特點
- 單極雙投
- “C”型開關
規格參數
| 項目 | 參數 |
|---|---|
| 觸點形式 | IC |
| 觸點位置 *1 | O |
| 觸點材料 | 釕 *3 |
| 觸點最大額定功率 | 3W |
| 最大開關電壓 | 100VDC |
| 最大開關電流 | 0.25A |
| 最大初始觸點電阻 | 200mΩ |
| 啟動值 (AT) | 15-50 |
| 最小釋放值 (AT) | 7 |
| 最小切斷電壓 *2 | 200VDC |
| 最大觸點電容 | 0.8pF |
| 最小絕緣阻抗 | 109Ω |
| 典型諧振頻率 | 2.4kHz |
| 電氣壽命（阻抗負載） |
108 (10mVDC, 10µA) 2x106 (12VDC, 250mA) |
| 特點 | 單極雙投型開關 |
- C: 中心間隙 O: 偏離中心間隙
- 切斷電壓規范以接通靈敏度為25AT或更高值為基礎。靈敏度低于25AT之開關資料，請向華壬電子查詢。HYR4000、HYR5000、HYR9000系列規定以最低AT接通靈敏度為基礎。
- 銠層上覆蓋一層氧化釕。
- 鉑層上覆蓋一層氧化釕。

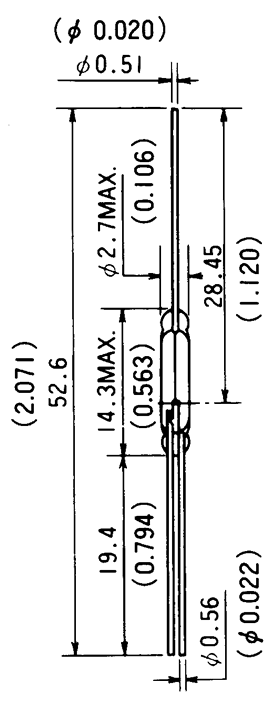

外形尺寸
 |
測試線圈 TC-0502 |
尺寸 |
||||||
|
 |
