光電傳感器 OJ-4005
光電傳感器OJ-4005屬于斷繼器型,，由IC-OC(開式集電極，光敏IC)輸出，可用螺絲安裝。光學傳感器OJ-4005可用于傳真機、打印機、印刷機、醫療設備等。
特點
- 螺絲安裝
- 斷繼器型
- IC-OC(開式集電極，光敏IC)輸出，,內部整合施密特觸發電路
- 單封裝5傳感器
- 與微電腦直接相容
- 感應槽寬度8mm(0.31英寸)
規格參數
| 感應槽寬度 | 8mm |
|---|---|
| 縫隙寬度 | 無縫隙 |
| 輸出類型 | IC-OC(開式集電極，光敏IC) |
| 尺寸(L x W x H) | 52.9 x 25.5 x 18mm |

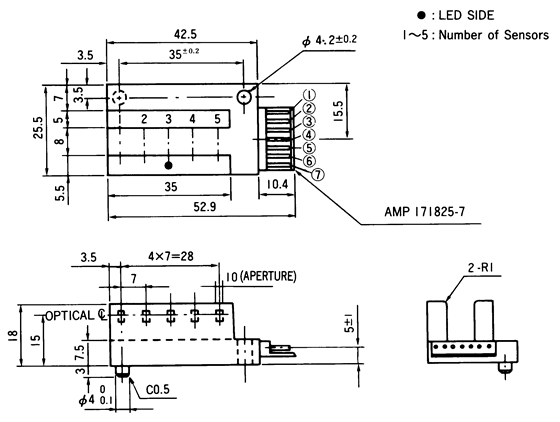

外形尺寸
 |
| 單位尺寸為1mm |
原理電路 |
測試電路 |
|
 |
 |
|
|
C:光敏IC S:施密特觸發電路 |
||

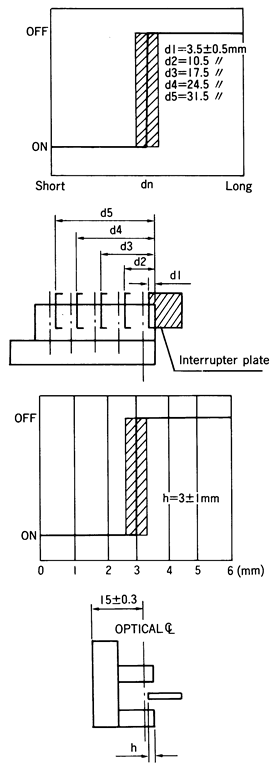

感應距離 |
|
 |
|
| 單位尺寸為mm (1mm = 0.0394 inches) |
最大額定值
| 項目 | 符號 | 值 |
|---|---|---|
| 電源電壓 | VCC | 10V |
| 輸出電壓 | VOUT | 28V |
| 輸出電流 | IOUT | 50mA |
| 工作溫度 | Topr | -20° ~ +75°C |
| 貯存溫度 | Tstg | -30° ~ +85°C |
電氣特性
| 光線通道 | 項目 | 符號 | 條件 | 最小 |
|---|---|---|---|---|
| 開通 | 消耗電流 | ICC | 80mA Max | |
| 接通電流 | VOL | 0.35V Max | IOUT=16mA | |
| 阻斷 | 消耗電流 | ICC | 80mA Max | |
| 斷路電壓 | VOH | (VCC X 0.9)V Min | R=47KW |
